半地下階梯式制砂樓
STSL半地下階梯式制砂樓是一種較為簡易的制砂樓，是一種將進料輸送系統和破碎制砂系統安裝在地下以及利用地上圍護結構將地面裝置圍擋，通過將各個機構進行包裹以減少噪音和粉塵污染的半地下階梯式制砂樓。
適用范圍：適用于對各種巖石、河卵石、建筑垃圾等物料進行加工整形，獲得符合一定比例要求和相關質量要求的碎石和精品機制砂。
系統簡介
Product Introduction
階梯式制砂樓是一種較為簡易的制砂樓，一般無需封裝，投資費用與塔樓式制砂樓相比相對較少，扔采用樓式結構，但布局方式較為分散，是一種將進料輸送系統和破碎制砂系統安裝在地下以及利用地上圍護結構將地面裝置圍擋，通過將各個機構進行包裹以減少噪音和粉塵污染的半地下階梯式制砂樓。階梯式制砂樓一般用于老生產線項目的改造升級。
技術特點
實用性較高，整體投資費用少
半地下階梯式制砂樓相對塔樓式制砂機而言，整體投資相對較少，實用型更高，對于廠房面積或者場地面積有限的項目或工程，可以發揮其靈活性布局的優勢。
模塊化設計，安裝更便捷
所有模塊均預先工廠化按照客戶現場真實比例試裝、組裝搭建完成，可以實現在廠區試機生產。模塊個設計縮短了現場安裝時間，而且容易拆除和再安裝，確保項目可以根據施工需要快速搬遷和再組合。
出砂成品質量高，級配更合理

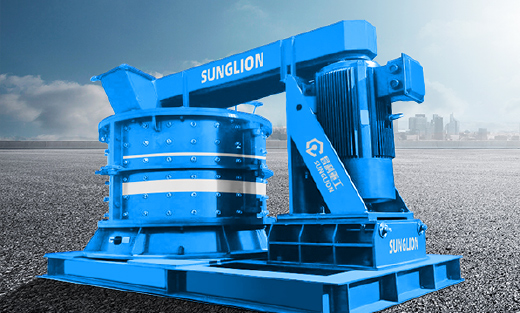

制砂樓系統采用昌利重工自主研發的塔羅斯雙動力制砂機，具有更強大的破碎制砂和石子整形能力，產出的成品砂砂粒飽滿、表面圓潤、顆粒分布均勻，砂子的級配、粒型、含粉量更加合理，0.15-0.6mm細砂占比大幅提升，2.36-4.75mm粗砂占比下降，含粉量在3-15%之間，可任意調節。
系統更智能化，自動化程度高
通過集中控制系統或PLC自動控制系統可實現在線實時監測設備生產狀態，調節全套設備的運轉，可一鍵啟停、異常報警、緊急停機、自動穩定運行參數等，保證成品砂質量和生產線產能的流暢穩定以及各個生產環節安全、穩定、持續。
制砂樓工藝流程及原理
STSL階梯式制砂樓是一套采用干法生產工藝的塔樓式制砂系統，主要由上料輸送系統、制砂整形篩分系統、除塵系統、石粉存儲系統和電氣控制系統組成。原料通過斗提機被送入頂樓，由原料輸送皮帶將0~60mm的碎石送入塔羅斯制砂機，經過高頻石打石研磨后進入石粉分離室，通過調整控粉箱進風口大小和系統風量來調節制砂含粉量；處理后的物料進入分選篩內分選出精品碎石、石粉及準成品砂。其中石粉通過除塵及粉塵收集系統處理后收集為精品石粉，準成品砂通過加濕攪拌機均勻拌合后即為精品機制砂。
階梯式制砂樓三維效果圖
多角度展示，實物廠區參觀請預約
階梯式制砂樓三維效果圖
多角度展示，實物廠區參觀請預約
階梯式制砂樓三維效果圖
多角度展示，實物廠區參觀請預約
階梯式制砂樓三維效果圖
多角度展示，實物廠區參觀請預約
性能參數
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 制砂主機型號 | 振動篩 | 入料粒徑 | 成品砂產量 | 石粉含量 | 控制系統 |
| STSL220 | TLS1553 | 2YK3070 | ≤60mm | 220t/h | 3~15%可控 | PLC控制或者 集中控制方式 |
| STSL160 | CLV1263 | 2YK2460 | 160t/h | |||
| STSL60 | CLV1145 | 2YK2160 | 60t/h |

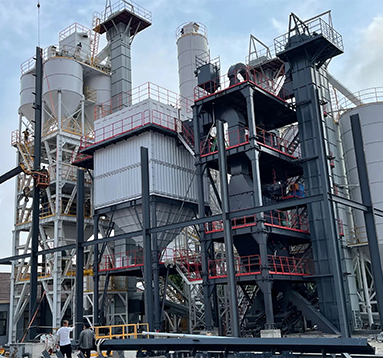

項目現場實拍
40余年專注制砂樓設備，全球50萬+客戶的共同選擇
